火山灰水泥的特殊點就是需水量大。適用于地下，標(biāo)準(zhǔn)稠度需水量隨混合材摻加量增加而增加。不適宜用在干燥的環(huán)境中主要是需水量太大的原因吧。所以應(yīng)用火山灰水泥時要注意用水量的問題，干縮也比較大。此外，這是由于混合材是多孔細(xì)顆粒物質(zhì)的原因，火山灰水泥的應(yīng)用與礦渣水泥基本相同，也不宜用于受凍融循環(huán)和干濕交替以及需要早期強度高的工程。

    干燥環(huán)境使用火山灰水泥，其內(nèi)部水分會很快蒸發(fā)掉，水化生成膠體的反應(yīng)就會中止，強度也會停止增長，而且已經(jīng)形成的水化硅酸鈣凝膠還會逐漸干燥，產(chǎn)生較大的體積收縮和內(nèi)應(yīng)力，從而形成微細(xì)裂紋。在表面，由于碳化作用使水化硅酸鈣凝膠粉結(jié)成為碳酸鈣和氧化硅的粉狀混合物，因此使已經(jīng)硬化的混凝土表面產(chǎn)生“起粉”現(xiàn)象。所以，對于處在干燥環(huán)境中的地上混凝土，不宜采用火山灰水泥。某工程曾使用火山灰水泥配制的混凝土，其結(jié)構(gòu)同條件制作的試件較標(biāo)養(yǎng)28d強度偏低10-30%，而且試件破碎后內(nèi)部有不同程度的“掉粉”現(xiàn)象，這一實例充分說明火山灰水泥在干燥環(huán)境中水化反應(yīng)很不充分，不能使用。

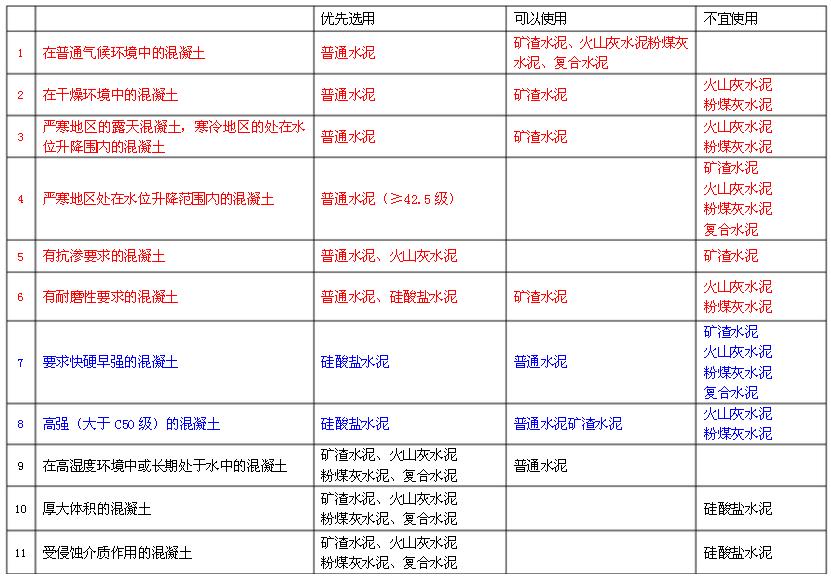

    ps:不同環(huán)境下，水泥材質(zhì)選擇注意
